Batentes
Com corte térmico
Sistema AT
Sistema AT
Descrição
Sistema de batente de 45mm com rutura térmicaRef. : Sistema AT
Sistema de corte térmico projetado para combater as amplitudes térmicas existentes no território nacional. Este sistema proporciona elevados benefícios com reduzido investimento.
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E750
Resistência ao VENTO: Classe C5
| Apresentação | Reta | Redonda | Decorativa | Oculta |
| Aro Fixo | 45mm | 52mm | 59mm |70mm | 77mm |
| Aro Móvel | 45mm | 52mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
| Poliamida | 15mm |
| Peso máximo/folha |
Janela Batente (Int./Ext. 1|2 folhas) - 150Kg Porta (Int./Ext. 1|2 folhas) - 180Kg Oscilo-batente - 150Kg Oscilo-paralela - 150Kg Projetante - 120Kg Basculante - 70Kg Pivotante Vertical - 60Kg Pivotante Horizontal | Harmónio - 80Kg |

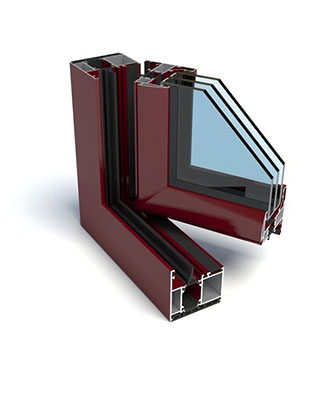

Sistema LT
Sistema LT
Descrição
Sistema de batente de 67mm com corte térmicoRef. : Sistema LT
O sistema LT isothermic foi projectado para responder às necessidades de grande conforto. A combinação deste sistema com vidros triplos seletivos proporciona altas prestações de isolamento térmico e/ou acústico.
De forma a dar resposta às solicitações dos projetistas, foi concebida a LT Oculta. Esta vertente da LT vem colmatar a lacuna que se fazia notar na série minimalista de correr OS, sendo agora possível compatibilizar o sistema de correr com este sistema de batente, mantendo a coerência da linguagem arquitetónica.
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E900
Resistência ao VENTO: Classe C5
| Apresentação | Reta | Oval | Oculta |
| Aro Fixo | 67mm | 67mm |
| Aro Móvel | 74mm | 67mm |
| Enchimento | De 20 a 53mm | De 20 a 30mm |
| Vedação | Junta em EPDM | Junta em EPDM |
| Poliamida | 24mm | 24mm |
| Peso máximo/folha |
Batente (Int./Ext. 1|2 folhas)-150Kg Porta (Int./Ext. 1|2 folhas)-180Kg Projectante - 120Kg Harmónio - 80Kg |
Batente (1|2 folhas)-130Kg Porta (1|2 folhas) - 130Kg
|
Sistema ST
Sistema ST
Descrição
Sistema de batente de 71mm com corte térmicoRef. : Sistema ST
O sistema ST foi projetado para responder às necessidades de grande conforto. A combinação deste sistema com perfis termicamente melhorados com vidros seletivos duplos ou triplos proporciona altas prestações de isolamento térmico e/ou acústico, respondendo assim às maiores exigências da construção sustentável.
Resultados de Ensaio
Marcação CE(EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1350
Resistência ao VENTO: Classe C5
| Apresentação | Reta | Oval | Oculta |
| Aro Fixo | 71 mm | 77mm |
| Aro Móvel | Linhas Reta e Oval - 78 mm Linha Oculta - 70mm |
| Enchimento | Linhas Reta e Oval - De 18mm a 54mm (vidro duplo / vidro triplo) Linha Oculta - Máximo 32 (vidro duplo / vidro triplo) |
| Canal | Câmara Europeia | Canal 16 |
| Vedação | Junta em EPDM |
| Poliamida |
Aro fixo: 39mm Aro móvel: 35mm |
| Peso máximo/folha |
Janela de batente (Int./Ext. 1|2 folhas) - 150Kg Porta (Int./Ext. 1 | 2 folhas) - 180Kg Oscilo-batente (1 | 2 folhas) - 150Kg Basculante - 70Kg Projetante - 120Kg Oscilo-paralela - 160Kg Harmónio (de 3 a 7 folhas) - 80Kg |

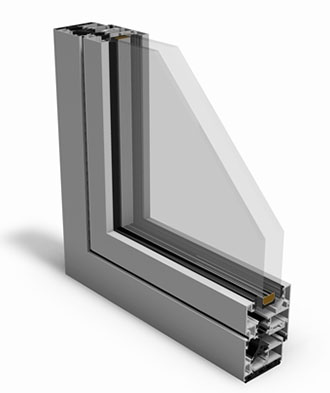

Sistema IT
Sistema IT
Descrição
Sistema de batente de 56mm com corte térmicoRef. : Sistema IT
Reflexo do aperfeiçoamento aos sistemas de batente, surge o sistema IT com uma secção de 56mm. Baseado no pressuposto de melhoramento das prestações térmicas e acústicas mas mantendo o fator competitivo, este sistema foi desenvolvido com o objetivo de oferecer uma excelente solução para obras de gama corrente, garantindo uma excelente relação qualidade/preço.
Resultados de Ensaio
Marcação CE(EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1050
Resistência ao VENTO: Classe C3
| Apresentação | Reta | Oval |
| Aro Fixo | 56mm |
| Aro Móvel | 63 mm |
| Enchimento |
De 4mm a 43mm (vidro duplo / vidro triplo) |
| Canal | Câmara Europeia | Canal 16 |
| Vedação | Junta em EPDM |
| Poliamida |
Aro fixo: 24mm Aro móvel: 20mm |
| Peso máximo/folha |
Janela (Int./Ext. 1 | 2 folhas) - 150Kg Porta (Int./Ext. 1 | 2 folhas) - 180Kg Oscilo-batente (1 | 2 folhas) - 150Kg Basculante - 70Kg Projetante - 120Kg Oscilo-paralela - 160Kg Harmónio (de 3 a 7 folhas) - 80Kg |

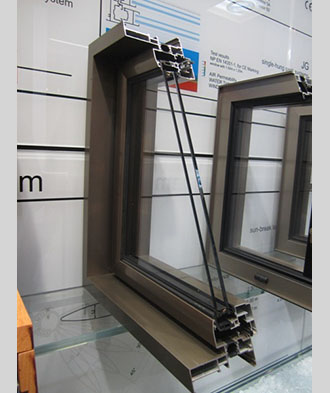

Sistema OT
Sistema OT
Descrição
Sistema de batente de 70mm com canal 16 com corte térmicoRef. : Sistema OT
O sistema OT foi desenvolvido com o objetivo de reduzir os tempos de execução e aplicação, consistindo assim num sistema cujos processos de maquinação, montagem e aplicação são bastantes simplificados. A utilização das ferragens canal 16 permitem vários eixos de afinação, contribuindo deste modo para o excelente funciomanento do caixilho. Combinando com tudo isto a aplicação de vidros seletivos, o sistema OT proporciona excelentes prestações térmicas e acústicas.
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe E1350
Resistência ao VENTO: Classe C5
| Apresentação | Reta | Decor | Oculta |
| Aro Fixo |
Linhas Reta e Decor - 70mm Linha Oculta - 70mm |
| Aro Móvel |
Linhas Reta e Decor - 83mm Linha Oculta - 75mm |
| Enchimento |
Linhas Reta e Decor - 55mm (máx.) Linha Oculta - 30 mm (máx.) |
| Peso máximo/folha |
Batente e oscilo-batente - 110Kg/130Kg Basculante - 70Kg |
| Canal | Canal 16 |
Batentes
Sem corte térmico

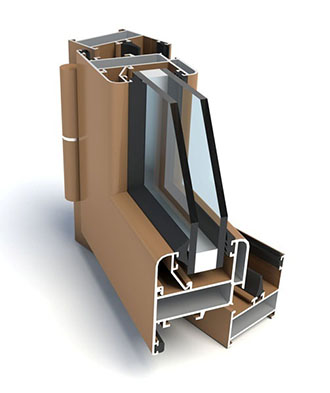

Sistema SB
Sistema SB
Descrição
Sistema de batente de 38mmRef. : Sistema SB
O sistema SB possui um elevado número de soluções estéticas e funcionais, sendo por isso considerado um dos mais completos do mercado. Sistema ideal para empreendimentos onde a relação qualidade / preço é um dos elementos diferenciadores.
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe B3
| Apresentação | Reta | Redonda | Decorativa | Oval |
| Aro Fixo | 38 mm | 45 mm | 70 mm | 72mm |
| Aro Móvel | 38 mm | 45 mm |
| Enchimento | De 4mm a 32mm |
| Vedação | Junta em EPDM |
| Peso máximo/folha |
Janela Batente (Int./Ext. 1|2 folhas) - 150Kg Porta Batente (Int./Ext. 1|2 folhas) - 180Kg Oscilo-batente - 150Kg Basculante - 70Kg Pivotante Vertical - 60Kg Pivotante Horizontal | Harmónio - 80Kg Oscilo-paralela - 150Kg Projetante - 120Kg |

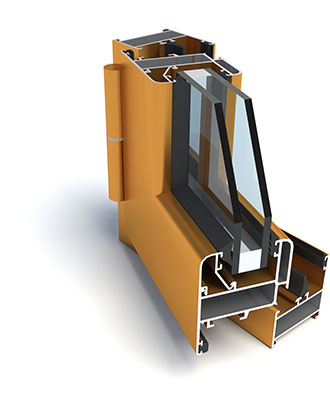

Sistema SA
Sistema SA
Descrição
Sistema de batente de 45mmRef. : Sistema SA
A grande resistência mecânica do sistema SA oferece uma elevada fiabilidade de utilização e segurança contra o vandalismo.O sistema SA tem capacidade para resistir às intempéries mais adversas.
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe 9A
Resistência ao VENTO: Classe B3
| Apresentação | Reta | Redonda |
| Aro Fixo | 45 mm | 52 mm |
| Aro Móvel | 52 mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
|
strong>Peso máximo/folha
|
Janela Batente (Int./Ext. 1|2 folhas) - 150Kg Porta Batente (Int./Ext. 1|2 folhas) - 180Kg Oscilo-batente - 150Kg Basculante - 70Kg Pivotante Vertical - 60Kg Pivotante Horizontal | Harmónio - 80Kg Oscilo-paralela - 150Kg Projetante - 120Kg |
Sistema PS
Sistema PS
Descrição
Sistema de portas de batente para uso intensivoRef. : Sistema PS
O sistema PS foi desenvolvido para a execução de portas de entrada de edifícios públicos ou privados com intensa utilização. Caracteriza-se como sendo um sistema com elevada resistência ao uso e ao vandalismo, quando dotado de:
• Sistema anti-arrombamento;
• Anti-entalamento de dedos;
• Barra anti-pânico (Savio, design de Pininfarina).
Resultados de Ensaio
Marcação CE (EN 14351-1:2006 + A1:2010):Permeabilidade ao AR: Classe 2
Estanquidade à ÁGUA Classe 1A
Resistência ao VENTO: Classe B4
| Apresentação | Reta |
| Aro Fixo | 52 mm |
| Aro Móvel | 52 mm |
| Enchimento | De 4mm a 39mm |
| Vedação | Junta em EPDM |
| Peso máximo/folha |
Abertura Int./Ext. 1|2 folhas - 180Kg Abertura Vai-vem 1|2 folahs - 120Kg |
| Dimensão máxima/folha |
Porta de 1 folha - 1,50m x 3,00m* Porta de 2 folhas - 3,00m x 3,00m* * Para alturas superiores a 3,00m, cunsultar o Departamento Técnico |
