Luis Pires dos Santos, Vidros e Caixilharia Lda

Correr

Com corte térmico

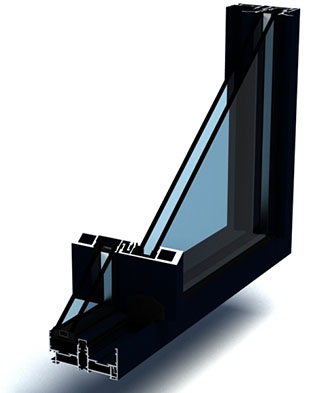

Sistema OS

Descrição

Sistema minimalista de correr com corte térmico

Ref. : Sistema OS

Concebido especialmente para vãos de grandes dimensões, o sistema minimalista de correr OS surge como resposta às novas tendências arquitetónicas que procuram conjugar o máximo de transparência com o mínimo de vista estrutural.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe B2

Apresentação	OS-Simple \| OS-Double \| OS-Triple
Aros Fixos	OS-Simple e OS-Double: 52 mm \| 119 mm \| 186mm OS Triple: 78mm \| 169mm
Aros Móveis	OS-Simple e OS-Double: 46 mm \| 71 mm \| 96 mm OS-Simple: 70mm \| 94mm \| 118mm
Aros Centrais	OS-Simple e OS-Double: 64mm \| 65 mm \| 90 mm \| 100 mm OS-Triple: 90mm \| 126mm \| 146mm
Vista Lateral	30 mm
Vista Central	20 mm
Vistas Superior e Inferior	0 mm
Enchimento	OS-Simple: 10mm \| 12mm \| 16mm OS-Double: 32mm \| 35mm (vidros temperados) OS-Triple: 56mm (vidros temperados)
Peso máximo/folha	OS-Simple e OS-Double: 500Kg OS-Triple: 1000Kg (com motorização)
Área máxima/folha	OS-Simple e OS-Double: 8,00m² OS-Triple: 14,00m² (outras dimensões, consultar Dep. Técnico)
Altura máxima/folha	OS-Simple e OS-Double: 3500mm OS-Triple: 4500mm

Sistema PE+

Descrição

Sistema de correr elevatório com corte térmico Ref. : Sistema PE+

O sistema PE+ é a solução para vãos de grandes dimensões, muito utilizados na arquitetura moderna. A grande transparência proporcionada por este sistema permite uma proximidade única com a beleza das paisagens exteriores.

A excelente estanquidade exercida pelas juntas em EPDM maximizam o isolamento térmico e acústico do sistema PE+. O sistema de ferragem elevatória dota o sistema de uma agilidade na abertura e simultaneamente de uma elevada segurança contra a intrusão.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 4
Estanquidade à ÁGUA Classe 8A
Resistência ao VENTO: Classe B4

Apresentação	Reta
Aro Fixo	52 mm \| 95mm \| 111mm \| 177mm
Aro Móvel	55 mm
Enchimento	De 4mm a 41mm
Poliamida	Aro fixo: 24mm Aro móvel: 15mm
Vedação	Junta em EPDM
Peso máximo/folha	400Kg
Área máxima/folha	8,00m²
Altura máxima/folha	3325mm
Aberturas	1-rail: 1 folha 2-rail: 2 \| 3 \| 4 folhas 3-rail: 3 \| 6 folhas

Sistema JE

Descrição

Sistema perimetral reto com corte térmico

Ref. : Sistema JE

Este sistema é a resposta para uma arquitectura mais arrojada que não prescinde da volumetria para vencer vãos de grandes dimensões. Consiste num sistema de correr de rutura térmica melhorada (aro fixo: poliamidas 24mm / aro móvel: poliamidas 16mm), desenvolvido de forma a permitir a sua aplicação não só na nova construção como também na renovação de edifícios.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe C5

Apresentação	Reto
Aro Fixo	1-Rail: 81 mm 2-rail: 106mm \| 114mm \| 121mm 3-rail: 175 mm \| 182 mm 4-rail: 236mm
Aro Móvel	45 mm
Enchimento	De 24mm a 34mm
Poliamida	Aro fixo: 24mm Aro móvel: 16 mm
Vedação	Junta em EPDM \| Pelúcia STOP FIN
Peso máximo/folha	200Kg (JE normal) 250Kg (JE elevável)
Área máxima/folha	5,00m²
Altura máxima/folha	2800mm

Sistema TL

Sistema PE+

Descrição

Sistema de correr perimetral com corte térmico

Ref. : Sistema TL

Sistema perimetral de corte térmico capaz de satizfazer as exigências térmicas e acústicas da arquitetura atual. Com tipologias de duas até seis folhas em sistema de um a quatro rails, este sistema consegue responder aos maiores desafios impostos pela construção. O sistema de fecho (3 pontos com chave) permite a este sistema apresentar uma elevada segurança contra a intrusão.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe C2

Apresentação	Reta \| Decorativa
Aro Fixo	1-rail: 40mm 2-rail: 61 mm \| 78mm 3-rail: 107mm 4-rail: 153mm
Aro Móvel	34 mm
Enchimento	De 12mm a 26mm
Poliamida	15 mm
Vedação	Junta em EPDM Pelúcias STOP FIN
Peso máximo/folha	150Kg
Área máxima/folha	4,00m²
Altura máxima/folha	2,40m
Aberturas	1-Rail: 1 \| 2 folhas 2-Rail: 2 \| 4 folhas 3-Rail: 3 \| 6 folhas 4-rail: 4 folhas

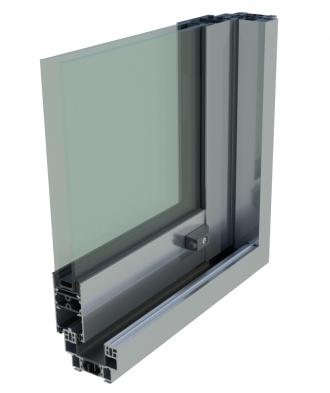

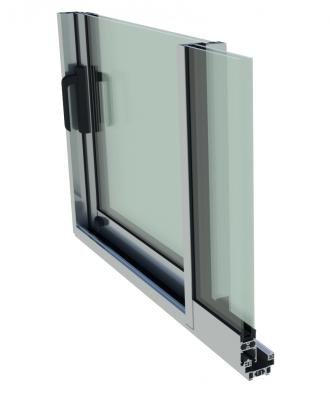

Sistema JT

Sistema OS

Descrição

Sistema de correr com corte térmico Ref. : Sistema JT

O sistema de correr JT é um sistema versátil, robusto e seguro, que permite a aplicação em vãos de maiores dimensões, compatível com tipologias de 2 a 6 folhas, em sistemas de 2 ou 3 rails e soluções de canto. De linhas simples e menores vistas de alumínio, este sistema perimetral com corte térmico vai ao encontro das atuais tendências arquitetónicas. Este sistema está preparado para trabalhar em conjunto com sistemas de batente e mosquiteiras.

Apresentação	Reto
Aro Fixo	1-Rail: 75 mm 2-rail: 96mm 3-rail: 152 mm
Aro Móvel	44 mm
Enchimento	De 28mm a 32mm
Poliamida	14mm \| 30mm \| 36mm \| 39mm \| 40mm
Vedação	Junta em EPDM \| Pelúcia STOP FIN
Peso máximo/folha	180Kg
Área máxima/folha	5,00m²
Altura máxima/folha	2500mm
Largura máxima/folha	2000mm

Correr

Sem corte térmico

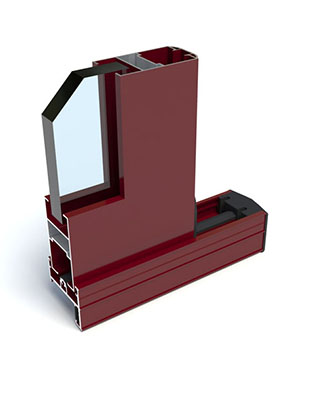

Sistema JM

Descrição

Sistema de correr simples ou duplo

Ref. : Sistema JM

Sistema certificado, cujo desenvolvimento se baseia na otimização da relação qualidade/preço. A JM atinge a sua magnitude aquando da aplicação na versão de caixilharia dupla. A rutura térmica existente na JM Dupla é uma mais valia significativa ao nível do isolamento térmico e acústico.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 6A
Resistência ao VENTO: Classe C5

Apresentação	Reta
Aro Fixo	2-rail: 75mm Dupla: 175mm
Aro Móvel	29mm
Enchimento	De 6mm a 18mm
Vedação	Pelúcia STOP FIN
Peso máximo/folha	90Kg
Aberturas	2-rail: 2 \| 3 \| 4 folhas Dupla

Sistema JF

Descrição

Sistema de correr de corte tradicional simples

Ref. : Sistema JF

Este sistema apresenta-se com uma elevada resistência e estabilidade, capaz de ultrapassar as solicitações mais adversas, quer climatéricas quer estruturais. Sistema de linhas simples perfeitamente enquadrado com a arquitetura moderna.

A resistência estrutural da JF associada ao fecho multi-ponto fornece uma garantia contra a intrusão.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 6A
Resistência ao VENTO: Classe B2

Apresentação	Reta
Aro Fixo	1-rail: 40mm 2-rail: 88mm 3-rail: 131 mm
Aro Móvel	32mm
Enchimento	De 6mm a 20mm
Vedação	Pelúcia STOP FIN
Peso máximo/folha	90Kg
Aberturas	1-Rail: 1 \| 2 folhas 2-Rail: 2 \| 3 \| 4 folhas 3-Rail: 3 \| 6 folhas

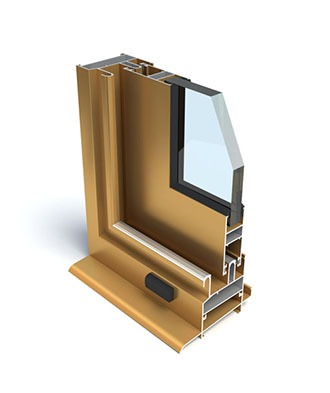

Sistema SP

Descrição

Sistema de correr perimetral de 45mm

Ref. : Sistema SP

O sistema de correr SP com os seus cortes de união a 45º permite um perfeito enquadramento com os sistemas de batente, por isso ideal, para zonas de coexistência entre sistemas. A reduzida secção apresentada por este sistema permite a sua aplicação em espaços reduzidos. Sistema muito utilizado como segunda janela, para reforço do isolamento térmico e acústico na remodelação de edifícios.

Resultados de Ensaio

Marcação CE(EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 3
Estanquidade à ÁGUA Classe 7A
Resistência ao VENTO: Classe B2

Apresentação	Reta
Aro Fixo	2-rail: 45 mm \| 60 mm 3-rail: 80 mm
Aro Móvel	26mm
Enchimento	De 6mm a 17mm
Vedação	Dupla pelúcia STOP-FIN
Peso máximo/folha	95Kg
Aberturas	2-rail: 2 \| 3 \| 4 folhas 3-rail: 2 \| 6 folhas

Sistema PL

Descrição

Sistema de correr perimetral de 61mm
Ref. : Sistema PL

O sistema de correr PL apresenta um melhoramento visual em relação às séries de correr tradicionais graças à robustez das suas uniões de 45º. A resistência mecânica do sistema PL permite-lhe ultrapassar com distinção as situações climatéricas mais adversas. Associando a este sistema de correr o sistema de fecho multi-ponto, oferece-se uma garantia extra contra a intrusão.

Resultados de Ensaio

Marcação CE (EN 14351-1:2006 + A1:2010):
Permeabilidade ao AR: Classe 2
Estanquidade à ÁGUA Classe 5A
Resistência ao VENTO: Classe B2

Apresentação	Reta \| Decorativa
Aro Fixo	2-rail: 61 mm 3-rail: 107 mm
Aro Móvel	34mm
Enchimento	De 6mm a 22mm
Vedação	Dupla pelúcia STOP-FIN
Peso máximo/folha	150Kg
Aberturas	2-rail: 2 \| 3 \| 4 folhas 3-rail: 2 \| 6 folhas
